Inwestorzy planujący budowę hali produkcyjnej często skupiają się na metrażu, funkcjonalności i technologii produkcji, traktując temat suwnic jako dodatek, którym zajmą się „później”. To błąd, który może kosztować dziesiątki tysięcy złotych.
Urządzenia dźwignicowe mają ogromny wpływ na konstrukcję hali, a ich późniejszy montaż w zakładach produkcyjnych bywa skomplikowany, kosztowny lub wręcz niemożliwy bez ingerencji w strukturę budynku.
Wybór właściwego rozwiązania – suwnicy, wciągnika, żurawia – powinien wynikać z tego, co będziesz podnosić, jak często i gdzie. Czy potrzebujesz pełnego pokrycia przestrzeni roboczej, czy tylko punktowego wsparcia przy konkretnej maszynie? Czy elementy są lekkie i powtarzalne, czy długie, ciężkie i wymagające koordynacji? A co z wysokością do haka, pracą w tandemie, martwymi strefami? Te detale decydują o wszystkim.
Sprawdź, jakie są rodzaje urządzeń dźwignicowych, jak je dobrać do potrzeb produkcji oraz co trzeba przewidzieć już na etapie projektowania hali. Nie zostawiamy miejsca na przypadek. Zobacz, co musisz wiedzieć, zanim zamówisz projekt lub wejdziesz na plac budowy.

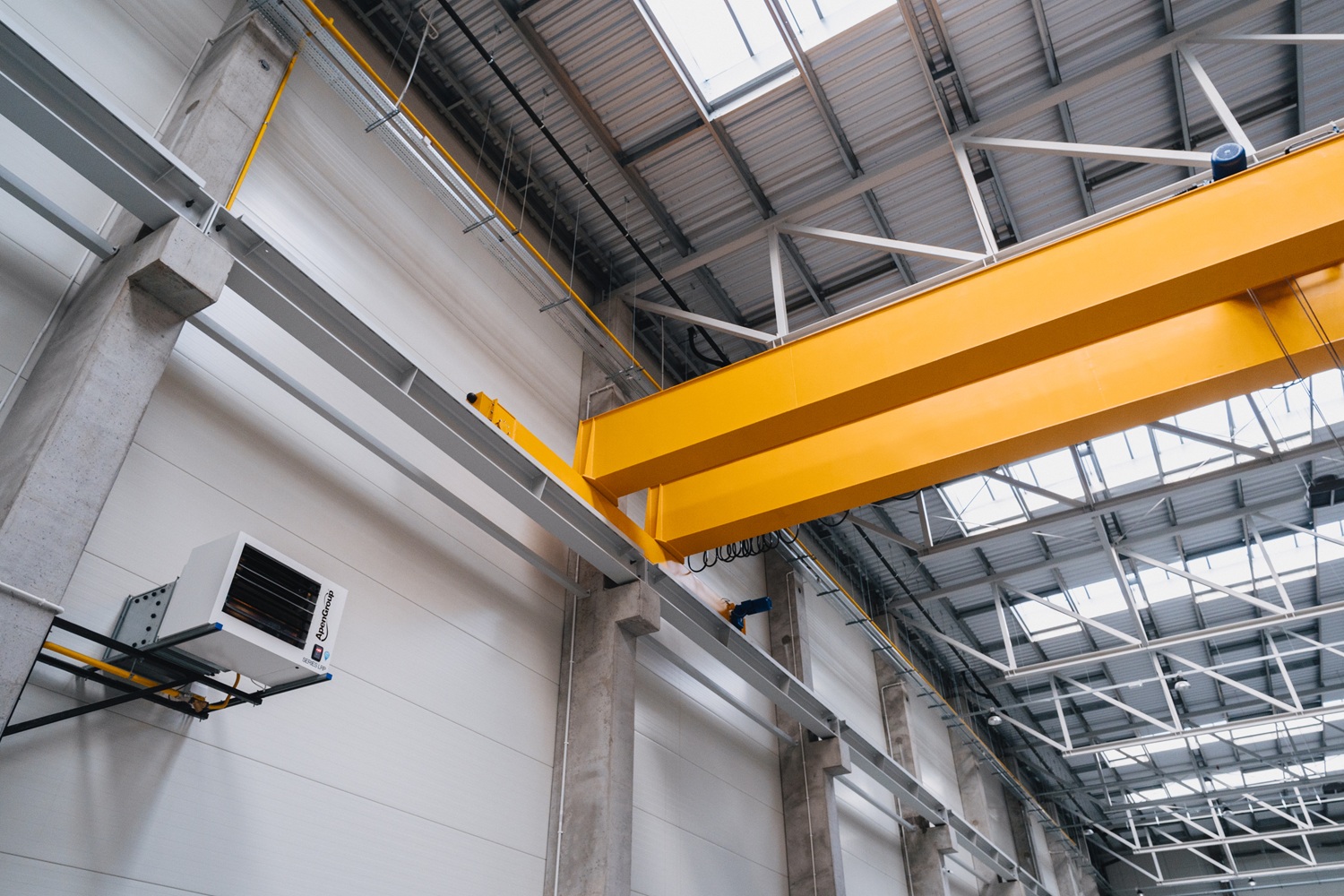

Suwnice często stosowane w halach produkcyjnych i przemysłowych. Pozwalają na przemieszczanie towaru niemal po całej powierzchni hali: wzdłuż (poruszając się po torowisku na belkach) i w poprzek (poprzez wózek z hakiem). Idealne do transportu między stacjami roboczymi, montażu, pakowania. Ograniczeniem jest brak dostępu do stref przyściennych i konieczność załadunku z góry.
Samonośne urządzenia jeżdżące po posadzce, niezależne od konstrukcji hali. Takie suwnice idealnie sprawdzą się we wiatach lub w przypadku potrzeby obsługi przestrzeni na zewnątrz hali (np. przez ścianę szczytową). Ich mobilność to zaleta, ale wymagają torów i odpowiedniego miejsca manewrowego. Obszar działalności ogranicza się ro rozpiętości mostu oraz długości torowiska. Czasem zaleca się instalację większej liczby mostów.
Rozwiązanie do prostych, liniowych ruchów. Montowane na belkach stalowych, wciągniki łańcuchowe poruszają się tylko w jednej osi. Idealne do zastosowań technologicznych, np. w cynkowniach czy lakierniach, gdzie proces wymaga powtarzalnego przesuwu między stanowiskami. Mają mniejszy zasięg i nośność, ale są tańsze i lżejsze niż klasyczne suwnice. W zależności od potrzeb instaluje się jeden lub dwa wciągniki albo większą ich ilość.
Lokalne urządzenia o ograniczonym zasięgu (ramię wykonuje ruch obrotowy), mocowane do słupów hali. Żuraw doskonale sprawdzi się do obsługi pojedynczych maszyn lub stanowisk. Żurawie objęte są dozorem technicznym. Tańsze, ale o małej uniwersalności i zazwyczaj niewielkiej nośności (do 1 tony). Często mają zasięg obrotu 360 stopni, ale nie jest to regułą dla wszystkich modeli.
Suwnice często przenoszą nawet kilkadziesiąt ton ciężkich ładunków. To obciążenia, które trzeba przewidzieć w konstrukcji hali: słupy, belki podsuwnicowe, fundamenty. Rodzaj urządzenia, jego zasięg, maksymalna masa podnoszonych elementów i wysokość do haka – to wszystko trzeba określić już na etapie koncepcji.
Każdy dodatkowy centymetr wysokości hali to większa kubatura do ogrzania i większy koszt. Dlatego np. zaleca się zostawić tylko ok. 20 cm buforu między kratownicą a suwnicą, zamiast niepotrzebnie „przewymiarować” halę.
Jeśli chcesz zamontować suwnicę w istniejącej hali, musisz liczyć się z dużymi ograniczeniami. Stara konstrukcja zwykle nie ma zapasu nośności. Rozwiązaniem jest:
Każda z tych opcji to dodatkowy koszt, komplikacja i wpływ na logistykę produkcji.
To jeden z najważniejszych parametrów. Od niej często zależy wysokość maksymalna urządzenia i określa, jak wysoko możesz unieść ładunek. Różni producenci mają różne gabaryty suwnic, dlatego trzeba to uzgodnić wcześniej. Pamiętaj o buforze bezpieczeństwa: zbyt nisko – nie uniesiesz ładunku; zbyt wysoko – zapłacisz za powietrze.
Jeśli planujesz podnosić długie lub bardzo ciężkie elementy, warto przewidzieć pracę dwóch suwnic lub wciągników w tandemie (sterowanych jednym pilotem). To wpływa na projekt torowiska i bezpieczeństwo.
Jeśli masz dwie suwnice na jednym torze, musisz określić minimalny dystans między nimi. Im mniejszy (np. 4 m zamiast 10 m), tym trudniejszy projekt konstrukcji i droższe rozwiązania. Warto przemyśleć, czy na pewno muszą się zbliżać do siebie na całej długości hali.
Suwnica nie pokrywa 100% powierzchni hali i magazynu. Ze względu na odbojniki i ograniczenia konstrukcyjne zakres ruchu jest ograniczony, bo wózek nie dojeżdża do samych krawędzi torowiska. Trzeba przewidzieć strefy martwe i zaplanować dodatkowy transport (np. wózki widłowe), by przesunąć ładunek pod zakres pracy suwnicy.
To nie błaha sprawa. Jeśli belki podsuwnicowe będą krzywo osadzone lub torowisko będzie miało nierównoległości, suwnica będzie pracować niestabilnie, zacinać się, a w skrajnym przypadku grozi to awarią. Dlatego montaż i pomiar geodezyjny muszą być wykonane z należytą precyzją.
Suwnica to nie „dodatek”, który ma usprawnić transport wewnętrzny. To jedno z kluczowych urządzeń, które ma realny wpływ na konstrukcję, koszt i funkcjonalność hali magazynowej czy produkcyjnej. Błędne założenia lub decyzje podjęte zbyt późno mogą skutkować kosztownymi poprawkami albo ograniczeniami, których nie da się już nadrobić. Zarówno suwnice na belkach, jak i samojezdne, zazwyczaj wymagają operatora, który musi mieć uprawnienia. Stosuje się je w różnych branżach, budownictwie i produkcji.
Dlatego planuj dźwignice razem z halą, na którą składa się część nośna. Uzgodnij, co będziesz podnosić, ile to waży, jak wysoko ma się znaleźć i gdzie ma dojechać – to determinuje ilość suwnic i żurawi czy wciągników oraz ich udźwig. Dopiero potem ruszaj z projektem konstrukcji nośnej.
Jeśli planujesz halę z pełnym pokryciem przestrzeni roboczej, sięgnij po klasyczną suwnicę na belkach podsuwnicowych. Do pracy poza halą sprawdzi się suwnica samojezdna. Suwnica jest rozwiązaniem droższym. Jeżeli potrzebujesz prostego przeniesienia elementów w linii – wciągnik będzie idealny. A do stanowisk lokalnych i lekkich detali wystarczy żuraw słupowy. Każde z tych rozwiązań ma sens – pod warunkiem, że dobrane jest do konkretnego przypadku. Należy pamiętać o wytycznych urzędu dozoru technicznego w zakresie konserwacji czy serwisu.
